Farebné značenie žíl silových káblov a vodičov

Každý vodič alebo silový kábel ma farbou značené svoje žily. Farebnému označovaniu holých a izolovaných vodičov a káblov sa venujú nasledovné normy:

- STN 330165 (Označovanie vodičov farbami alebo číslicami)

- STN/IEC 60446 (330165) (Označovanie vodičov farbami alebo číslicami)

- STN 347411 (Označovanie žíl v kábloch a ohybných šnúrach)

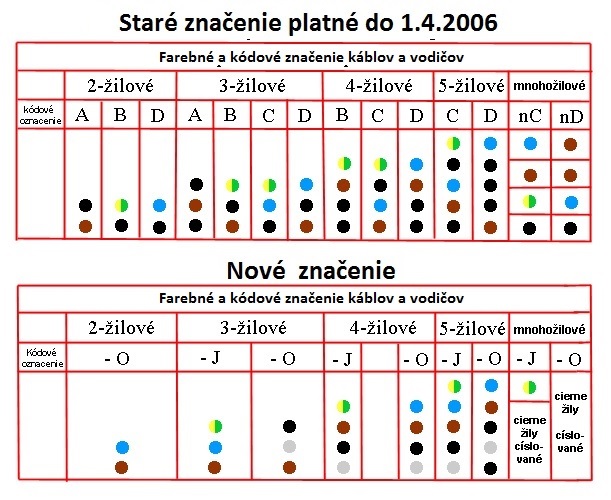

V roku 2006 došlo k zmene označenia a spolu s farebným značením sa zmenili aj kódové značenia jednotlivých káblov. Napriek tomu sa dodnes stretávame so starým značením, ktoré sa prestalo používať 1.4.2006. Podrobný prehľad starého a nového značenia nájdete v nasledujúcom obrázku.



Farebne znacenie zil obr1
