Rozdelenie ističov

Istič je elektrické zariadenie, ktoré v prípade ak ním z nejakého dôvodu začne tiecť väčší prúd než je určený (nadprúd, skrat), automaticky preruší prívod elektrického prúdu do obvodu, na ktorom sa nachádza. Oproti poistke má tú výhodu, že ho je možné znovu zopnúť bez poškodenia alebo výmeny komponentov ako je to pri poistkách. Ističe sa vyrábajú v rôznych prevedeniach – od menších, ktoré sa využívajú hlavne v domácnostiach (byty, domy), až po veľké ističe chrániace hoci aj celé mesto.


Rozdelenie ističov

Ističe rozdeľujeme podľa:

Počtu pólov na:

  • jednopólové (jednofázové) - používané na istenie jednofázových vedení a spotrebičov
  • trojpólové (trojfázové) - používajú sa na istenie trojfázových obvodov

Veľkosti menovitého prúdu na:

  • drobné (do 63 mA)
  • stredné (100 mA - 630 A)
  • veľké (nad 1000 A)

Druhu prúdu na:

  • jednosmerné
  • striedavé
  • univerzálne

Vypínacej charakteristiky na istenie:

  • vedení
  • motorov
  • špeciálne

Vypínacie charakteristiky ističov:

Charakteristika

Vypínací prúd

tepelná spúšť

elektromagnetická spúšť

B



3 – 5 In

C

1,13 In – 1,45 In

5 – 10 In

D



10 – 20 In

B – pre zariadenia s malými prúdovými rázmi (elektrické vedenia, štandardné spotrebiče),
C – pre zariadenia s prúdovými rázmi do 5 In (žiarovky, viacpólové asynchrónne motory),
D – pre zariadenia s veľkými prúdovými rázmi (transformátory, dvojpólové asynchrónne motory)

Spôsobu ovládania na:

  • ručné
  • s elektromotorickým pohonom
  • s pneumatickým pohonom


Princíp činnosti ističa

Istič má dva druhy spúšti – tepelná spúšť a skratová spúšť.

Tepelnú spúšť  tvorí bimetal, ktorý sa zohrieva pri prechode prúdu – pri nadprúde sa teplota zvýši, bimetal sa ohne a preruší obvod. Čas vypnutia závisí od rýchlosti nárastu teploty, teda od veľkosti nadprúdu.

Skratovú spúšť  tvorí elektromagnet, ktorý pri skrate reaguje okamžite. Prudká zmena prúdu vyvolá zmenu magnetického poľa, ktoré inicializuje vypínací mechanizmus. Špeciálna konštrukcia mechanizmu spúšte umožňuje dosiahnutie obmedzenie skratového prúdu (bolo to len u poistiek).

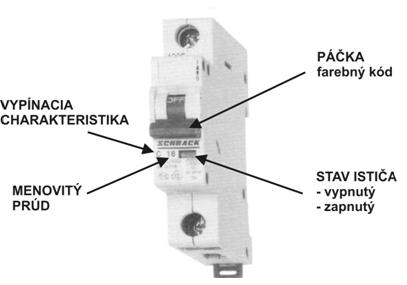

rozdelenie isticov obr1



Kompletnú ponuku ističov a modulárneho príslušenstva na našej stránke nájdete tu - modulárne prístroje.

Tím Elektro-Siete, s.r.o.
